Мнемосхема в качестве контрола

Пульт.Онлайн позволяет использовать мнемосхемы в качестве элементов управления на других мнемосхемах. В качестве примера создадим общую мнемосхему цеха, содержащую три одинаковых станка.

Для всех трех станков создадим одну общую мнемосхему-контрол и используем ее для отображения каждого станка на общей мнемосхеме. При этом, каждая мнемосхема-контрол будет привязана к своему узлу, чтобы отображать данные конкретного станка.

Создание мнемосхемы-контрола для станка
Создание общей мнемосхемы цеха
Вставка и настройка экземпляров мнемосхемы-контрола на общей мнемосхеме
Создание экрана, привязка общей мнемосхемы и узлов

Создание мнемосхемы-контрола для станка

1. Создаем новую мнемосхему с названием Станок

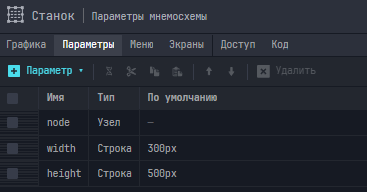

2. Добавляем следующие параметры мнемосхемы:

   • width ширина мнемосхемы, указываем 300px
   • height высота мнемосхемы, указываем 500px
   • node - Узел



3. На мнемосхеме Станок разместим следующие контролы:

   • Заголовок, в котором в качестве свойства name указано имя узла $node.title - для вывода имени узла станка

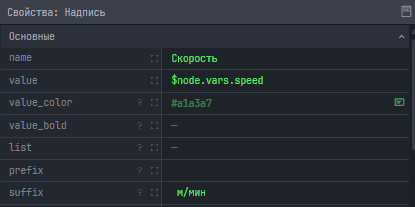

   • Надпись с именем Скорость и привязанной переменной $node.vars.speed с суффиксом м/мин - скорость вращения вала станка

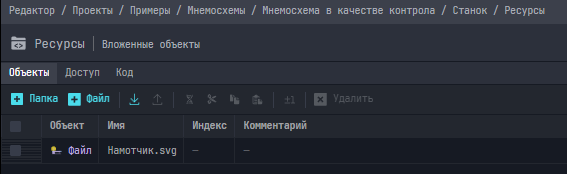

   • изображение станка Намотчик.svg с координатами 0;100)

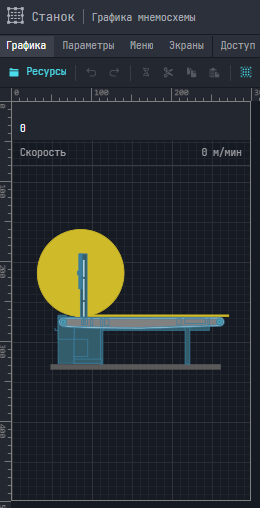

4. Мнемосхема Станок готова и имеет следующий вид:



Создание общей мнемосхемы цеха

1. Создаем новую мнемосхему с названием Цех

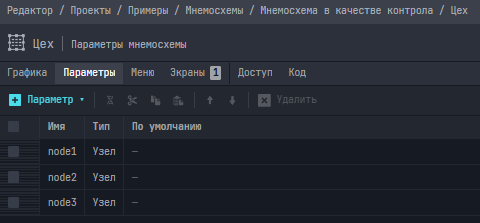

2. В разделе параметры мнемосхемы Цех создаем 3 параметра типа Узел (так как в цеху 3 станка): node1, node2 и node3



Вставка и настройка экземпляров мнемосхемы-контрола на общей мнемосхеме

1. Переходим на вкладку Графика мнемосхемы Цех

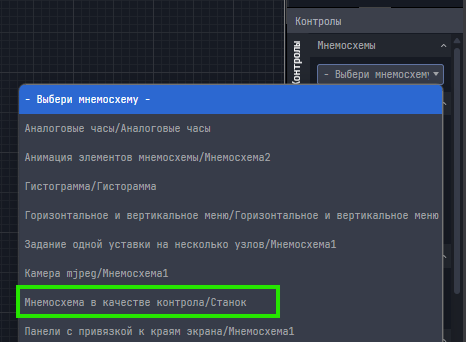

2. В качестве контрола выбираем в панели Контролы в разделе Мнемосхемы мнемосхему Станок:

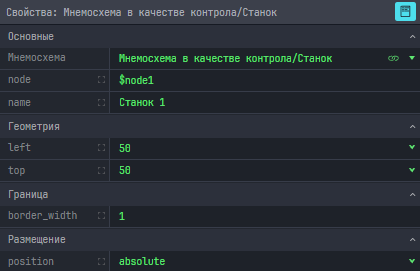

3. В свойствах вставленной мнемосхемы Станок указываем следующее:

   • в поле node указываем $node1 (для станка 1)
   • В поле name указываем имя контрола Станок 1 для отображения в списке элементов мнемосхемы Цех
   • в полях left и top указываем координаты (50;50)
   • в поле position указываем absolute для размещения контрола с точными координатами
   • в поле border_width укажем 1 для отображения границ мнемосхемы



4. Продублируем мнемосхему Станок (выделив её и нажав Ctrl+D) и изменим следующие свойства:

   • в поле node указываем $node2 (для станка 2)
   • В поле name указываем имя контрола Станок 2
   • в поле left изменим координату на 400

5. Продублируем мнемосхему Станок второй раз с такими свойствами:

   • в поле node указываем $node3 (для станка 3)
   • В поле name указываем имя контрола Станок 3
   • в поле left изменим координату на 750

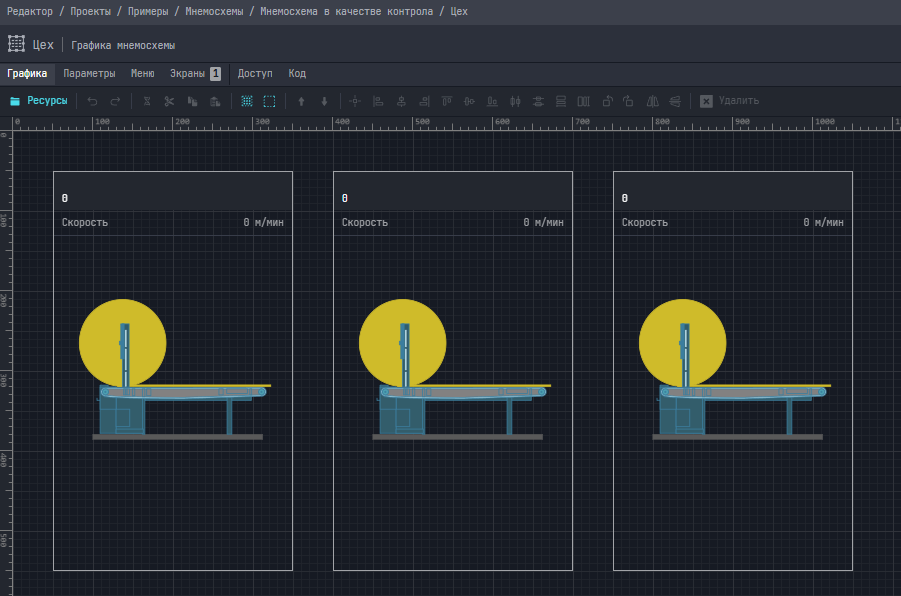

6. Мнемосхема Цех готова:



Создание экрана, привязка мнемосхемы и узлов

1. Далее создадим новый экран Цех в разделе редактора Экраны

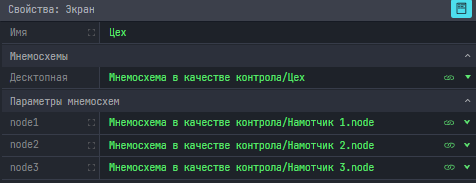

2. Привяжем в свойствах экрана мнемосхему Цех и узлы станков node1, node2 и node3, выбрав нужные узлы из списка узлов:



3. Производим сборку проекта нажатием на кнопку Собрать

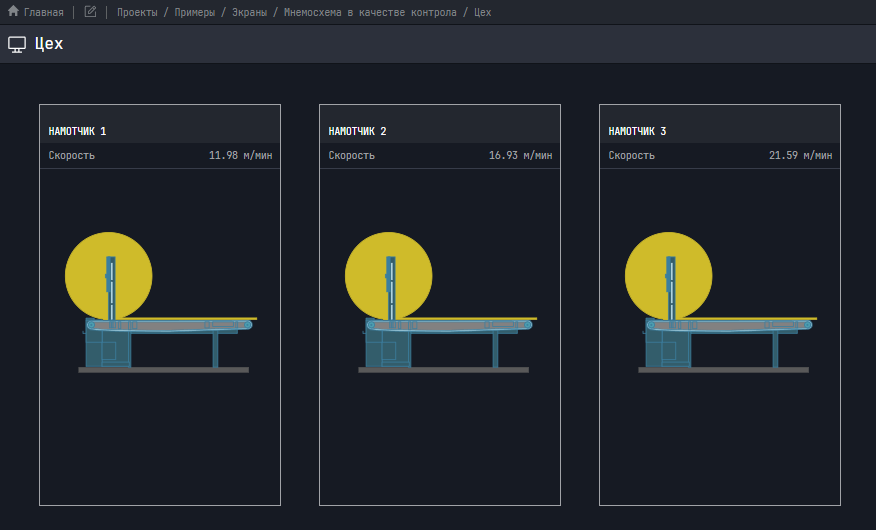

4. В интерфейсе на экране Цех отображаются станки с названиями и выводятся данные:



Пример на WebSCADA.ru

• Прототип узла Станок

• Узлы станков : Намотчик 1, Намотчик 2, Намотчик 3

• Мнемосхема-контрол Станок

• Общая мнемосхема Цех
